Questões sobre circuitos elétricos

A maior parte dos circuitos elétricos possui mais do que um dispositivo que utiliza a energia elétrica. Esses dispositivos, em geral, são conectados a um circuito de duas maneiras possíveis: em série ou em paralelo. Quando conectados em série, formam um único caminho para a passagem da corrente elétrica e, quando conectados em paralelo, eles formam ramos, cada um dos quais é um caminho separado para a passagem da corrente elétrica.

Em relação às características dessas duas formas de conexão, analise as afirmativas a seguir:

I. Nos circuitos em paralelo, a corrente elétrica total divide-se entre os ramos paralelos e a diferença de potencial elétrico através de cada ramo é a mesma.

II. Nos circuitos em série, o inverso da resistência elétrica equivalente da associação é igual à soma dos inversos das resistências associadas.

III. Nos circuitos em paralelo, a intensidade da corrente elétrica que flui através de cada ramo é inversamente proporcional a resistência elétrica do próprio ramo.

IV. Nos circuitos em série, a potência dissipada por cada elemento é inversamente proporcional a sua resistência elétrica.

Dois circuitos são montados com resistores de resistências elétricas iguais. Um deles associa dois resistores em série e o outro associa dois resistores em paralelo. Cada um desses circuitos é então conectado individualmente em fontes de mesma diferença de potencial.

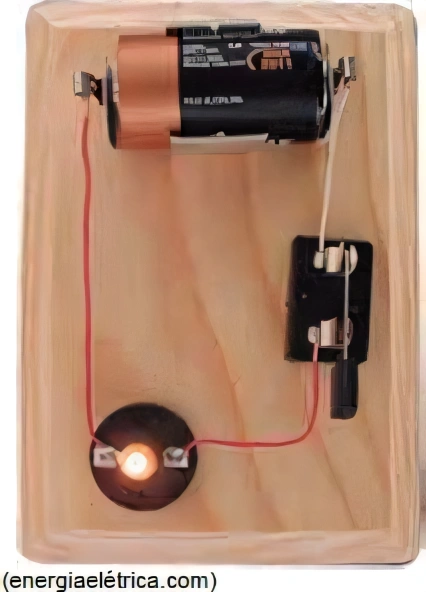

Na imagem, vê-se um circuito elétrico simples em que uma pilha comum, uma chave interruptora e uma lâmpada, supostamente ôhmica, estão ligadas em série.

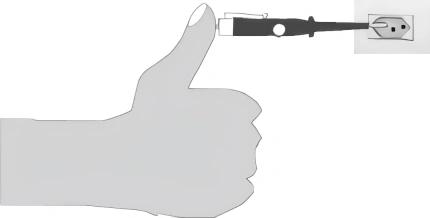

Muitos instrumentos elétricos são utilizados por quem trabalha com eletricidade, todavia, podemos considerar a chave de teste um dos mais simples. Trata-se de uma chave de fenda que possui um circuito interno contendo uma lâmpada em série com um resistor. A lâmpada acende quando um dos terminais da chave toca um condutor energizado e o outro está em contato com o corpo da pessoa que a manuseia.
